Núcleos de ferrita para transformadores de alta frecuencia ER

Elementos magnéticos para inductores, componentes de ferrita para transformadores, productos ferromagnéticos

Comentarios

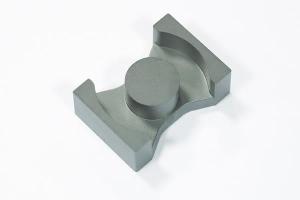

Núcleos de ferrita ER
Spinel es un proveedor profesional de ferrita magnética suave en China. Nuestro catálogo de productos cubre una gama completa de núcleo de ferrita, incluyendo núcleo PQ, núcleo RM, núcleo G, núcleo EE, núcleo EI, núcleo EIF, etc.

Gracias a la gran cantidad de experimentos, encontramos de forma exitosa más de 10 tipos de materias primas que son adecuadas para fabricar núcleos de ferrita y desarrollamos más de 900 tipos de núcleos ferromagnéticos que tienen diferentes formas y especificaciones.

Aplicación: transformadores de excitación, transformadores de alta frecuencia, inductores de potencia, bobinas de choke de alta frecuencia

Una de las ventajas más sobresalientes de los núcleos electromagnéticos se encuentra en la utilización del material de bajo consumo resistente a la alta temperatura y de alta permeabilidad magnética, que asegura una pérdida de potencia sumamente baja a alta temperatura.

Para ofrecerles un mejor servicio a nuestros clientes, podemos personalizar también núcleos de ferrita de menor tamaño. Por favor no dude en hacernos saber sus requerimientos.

Embalaje
Antes de abandonar la fábrica, todos los productos magnéticos deben estar bien embalados para evitar cualquier daño o rotura posible. Además, los clientes pueden decidir la forma de embalaje.

Parámetros técnicos de los núcleos de ferrita para transformadores de excitación
Nombre Nº de dibujo Dimensiones Peso Parámetros (mm) AL±25% (nN/H2)
A B C D E F (g) C1 (mm-1) Ae (mm2) Le (mm) Ve (mm3) AW (mm3) AMIN (mm2) JF40
ED28 961 28.0±0.3 20.5 min 8.5±0.15 11.9±0.15 6.65±0.15 10.2±0.2 21.9 0.6 90 50.3 4510 163.6 84.49 2700
ED2822 724 28.0±0.5 20.6 min 8.5±0.2 11.8±0.3 7.1±0.2 10.9±0.2 25 0.568 86.1 50.5 4350 178.9 81.42 3000
ED29 942 29.3±0.3 21.6 min 8.4±0.2 11.6±0.2 11.0±.2 14.6±0.2 29.5 0.8 90 69.2 6220 297 83.52 2700
ED2920 775 29.3±0.7 21.5 min 8.5±0.3 11.6±0.3 6.85±0.2 10.2±0.2 23 0.617 84 51.7 4360 187.7 77.72 3000
ED2929 775 29.3±0.7 21.5 min 8.5±0.3 11.6±0.3 11.0±0.2 14.6±0.2 30 0.826 84.1 69.5 5850 301.4 82.36 2700
ED3021 813 30.5±0.7 23.1 min 8.4±0.2 11.6±0.2 7.2±0.2 10.8±0.2 24.5 0.712 79.6 56.7 4517 221.8 77.72 3000
ED3321 725 33.3±0.7 25.3 min 8.4±0.2 11.6±0.2 7.1±.2 10.7±0.2 25.2 0.786 71.12 55.91 3976.9 249.9 83.52 3000
ED4140 1280 40.8±0.5 30.8±0.5 11.0±0.3 21.9±0.3 14.5±0.2 19.8±0.3 106 0.41 229 94 21665 287.1 219 5400
ED42 836 42.9±0.5 28.5±0.5 15.0±0.3 29.0±0.4 7.4±0.2 14.6±0.2 140 0.16 402 65.9 26491 199.8 417.6 11000
ED48 840 48.0±0.5 33.5±0.5 14.5±0.2 29.2±.2 9.0±0.15 16.4±0.2 166 0.21 374 78.6 29398 342 423.4 8600

Con décadas de evolución e innovación, Spinel proporciona una extensa gama de piezas magnéticas, tales como núcleo de ferrita para transformador de excitación, etc.
Para obtener más detalles, por favor, siga navegando en nuestra página Web o llámenos directamente.
