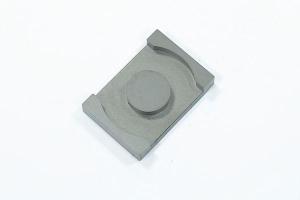

Núcleos de ferrita ED
Spinel es un fabricante chino de ferrita suave establecido en 1976. Estamos especializados en proporcionar una gama completa de núcleo de ferrita que se utilizan en varios aparatos electrónicos, tales como electrodomésticos, transformador, televisor, inductor de potencia y muchos otros.

Debido a que los núcleos de ferrita son un elemento clave en varios aparatos eléctricos y productos electrónicos, se necesita que tengan un rendimiento confiable y una permeabilidad alta.

Las piezas magnéticas fabricadas por Spinel tienen las siguientes ventajas sorprendentes:
1. Este tipo de núcleo de ferrita está fabricado con material bajo consumo resistente a altas temperaturas y material de alta permeabilidad magnética, mostrando una pérdida de potencia relativamente baja a alta temperatura. También podemos personalizar productos de tamaño más pequeño para adaptarse a diferentes campos de aplicación.
2. Nuestra empresa acumuló 40 años de experiencia y conocimiento en la investigación y fabricación de materiales magnéticos, permitiéndonos poder seleccionar 10 tipos más de materias primas y producir más de 900 tipos de núcleos magnéticos con diferentes especificaciones. La calidad confiable y la variedad nos ayudan a obtener una alta reputación en el mercado.

Aplicación
Los núcleos de ferrita suave se aplican mucho en transformadores de excitación, transformadores de alta frecuencia, inductores de potencia y transformadores planos.

Parámetros técnicos de los núcleos de ferrita para transformadores de excitación

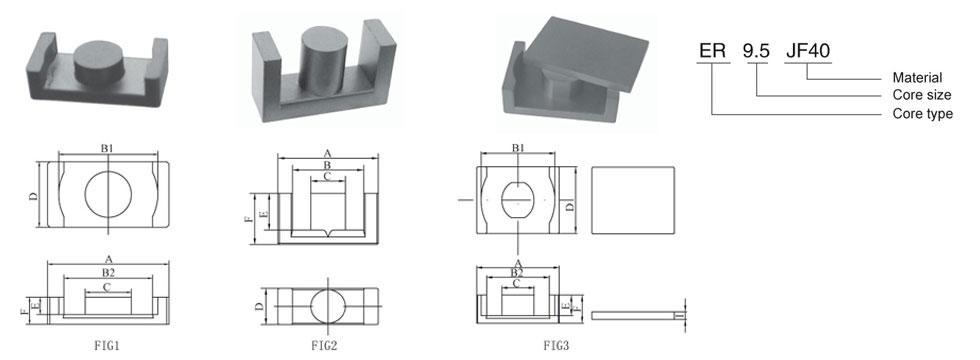

Nombre FIG. Dibujo Nº Dimensiones (mm) Peso Parámetros AL±25% (nN/H2 )
A B1 B2 C D E F (g) C1 Ae (mm2) Le (mm) Ve (mm3) JF40
ER7.5 1 850 7.5±0.15 6.1+0.25 5.7±0.1 2.6±0.1 4.0±0.1 1.725+0.1 -0.05 2.5 0.5 2.01 6 13.7 77.5 670
ER9.5 1 739 9.35±0.15 7.4min 7.3min 3.4±0.1 4.9±0.1 1.675±0.075 2.5 0.6 1.61 8.6 14 120 950
EQ20 1 1230A 20.0±0.35 18.0±0.35 12.86±0.35 8.7±0.15 14.0±0.3 4.0±0.1 6.1±0.1 10.5 0.60 63 38 2380 3000
EQ20A 1 1283 20.0±0.3 18.0±0.3 16.15±0.25 8.8±0.15 14.0±0.25 4.1±0.15 6.3±0.1 10.25 0.58 54.5 31.7 1716.8 3400
ER25 1 1231 25.0±0.4 22.0±0.4 15.2±0.4 11.0±0.2 18.0±0.3 3.2±0.15 5.6±0.15 16.6 0.34 91.89 31.5 2859.7 6500
EQ25A 1 1265 25.4±0.4 22.4±0.4 16.4±0.4 11.0±0.2 18.0±0.3 3.6±0.15 6.0±0.15 17.5 0.36 92.47 33.07 3057.9 5000
EQ26A 1 1277 26.2±0.4 22.4min (22.8) 17.2±0.2 11.2±0.15 17.6±0.2 4.2±0.15 6.6±0.15 18.8 0.47 84.5 39.8 3363.5 5000
EQ28 1 1257 28.0±0.5 24.0±0.5 20.0min (20.5) 11.2±0.2 20.0±0.3 3.8±0.15 6.3±0.15 18.5 0.38 98.52 37.3 3676.4 4800
EQ3214 1 1264 32.5±0.5 28.0±0.5 23.5±0.5 13.3±0.2 20.3±0.3 4.3±0.2 7.1±0.2 28.5 0.40 113.7 45.9 5223.2 5500
EQ33A 1 1279 42.2±0.6 31.3±0.6 28.35±0.6 15.2±0.2 15.2±0.2 15.4±0.2 22.4±0.2 28.5 0.40 113.7 45.9 5223.2 5500
EQ3619 1 1223 36.0±0.6 28.0±0.5 26.0±0.5 15.2±0.3 20.0±.3 5.2±0.2 9.7±0.32 49 0.25 188.5 47.4 8930.6 6000
EQR21 1 1233 21.4±0.4 17.7min 13.5min 9.0±0.2 14.0±0.2 5.6±0.15 8.1±0.15 13.88 0.58 68.7 40 2748 3400
EQR2819 1 1244 28.0±0.4 23.7±0.35 17.7±0.3 12.4±0.2 19.2±0.3 6.15±0.15 8.9±0.15 29 0.38 118.6 44.5 5278.9 5300
ER11 1 849 10.83±0.175 8.85±0.15 7.7min 4.125±0.125 5.9±0.1 1.5750.075 2.45 1 1.25 11.7 14.6 173 1400
ER20.6 2 448 20.6±0.3
14.6min 7.1±0.2 7.7±0.3 7.8±0.3 10.9 12.1 0.93 48.9 45.6 2145.2 2100
ER2617 1 869 25.9±0.5 22.2±0.4 16.4min 11.2±0.2 17.6±0.25 5.8±0.2 8.5 21.6 0.36 106.7 39.4 4277.5 4600
ER2811 1 1206 27.6±0.5 20.8±.4
11.4±0.15 15.0±0.35 3.2 5.7 14.3 0.33 93.4 31.1 2911 6500
ER3016 1 787 30.3±0.4 26.0±0.4 19.5min 11.0±0.3 19.8±0.3 5.5+0.3 -0.1 8.2 27.1 3.29 109.6 47.5 4817.8 4800
ER3016A 1 955 30.0±0.4 22.3min 13.8min 11.0±0.2 16.0±0.3 5.4±0.3 8.4 22 0.5 94.5 46.4 4493.8 3800
ER3019 1 992 30.0±0.5 25.4±0.4 21.3min 13.3±0.2 20.3±0.3 6.8±0.2 9.6±0.2 35 0.37 132 48.3 6458.8 6500
ER3124 1 1052 31.5±0.5 26.9±0.4 21.5min 13.3+0.1 -0.2 20.3±0.3 9.4±0.25 12.2 38.8 0.34 154.5 51.8 8075 6500
ER3124A 1 1241 31.5±0.5 26.9±0.4 22.0min 13.3+0.1 -0.2 20.3±0.3 9.40.25 12.2±0.25 38.8 0.3 154.5 51.8 8075 6500
ER3314 1 1215 33.0±0.5 29.0±0.5 24.5min 14.8±0.3 25.0±0.4 3.75±0.15 7.0±0.2 38.4 0.23 164.7 38.4 6328.8 7000
ER3414 1 1248 34.2±0.5 30.2±0.5 25.7min (26.2) 14.8±0.3 25.0±0.4 (24.92) 3.85±0.15 7.15±0.2 38 0.24 165.4 40.43 6686.6 7500
ER35 1 1285 35.3±0.6 30.3±0.5 26.2±0.5 14.7±0.25 24.5±0.5 3.75±0.15 6.4±0.2 24.6 0.47 101.8 48 4886.4 3800
ER3518 2 1260 35.2±0.5 27.7±0.5
12.0±0.3 12.5±0.35 5.2±.15 8.95±0.15 26.2 0.49 101.8 49.82 5071.7 3800
ER3814 1 1216 38.0±.5 33.0±0.5 27.5min 16.3±0.3 28.0±0.4 3.5±0.2 7.0±0.2 48.6 0.19 205.7 41 8437.7 8000
ER40 1 1271 40.0±0.5 35.0±0.5 28.0±0.5 16.0±0.25 28.4±0.35 3.4±0.15 6.2±0.2 44.7 0.30 159 47.6 7578 8000
ER4042 2 1214 40.3±0.6 28.7min
12.8+0.2 -0.3 12.8±0.25 15.5±0.25 21.2±0.25




2800
ER40A 1 1271-1 40.0±0.5 35.2±0.5 28.2±0.5 16.0±0.25 28.4±0.4 3.5±0.15 6.4±0.15 44.7 0.28 147.7 41.4 6114.78 8000
