Núcleos de ferrita EPC
Spinel es una empresa de ferrita suave. Somos un experto en la producción y la investigación de todo tipo de núcleos magnéticos, incluyendo núcleo de ferrita para transformador de alta frecuencia, núcleo de ferrita para inductor de potencia, núcleo de ferrita para electrónica automotriz y muchos otros.

La serie EPC de núcleos de ferrita está hecha mediante materiales metálicos de alta calidad proporcionados por proveedores confiables, los cuales permiten una gran durabilidad y estabilidad. Trabajamos con al menos 10 tipos de materias primas y producimos más de 900 clases de núcleos ferromagnéticos.

Aplicación: convertidor electrónico, transformador de excitación, transformador de alta frecuencia, inductor de potencia

Garantía de calidad
Ponemos mucha atención en la calidad del producto y llevamos a cabo pruebas estrictas desde la materia prima hasta el producto final. Los instrumentos de prueba de alta precisión incluyen el espectrómetro fluorescente de rayos X Bruker, el instrumento para la medición de la disipación de potencia de alta frecuencia y el espectrómetro fluorescente de rayos X S4 PIONEER X, entre otros.

Embalaje
Antes de abandonar la fábrica, todos los productos magnéticos deben estar bien embalados para evitar cualquier daño o rotura posible. Además, los clientes pueden decidir la forma de embalaje.

Parámetros técnicos de los núcleos de ferrita para transformadores

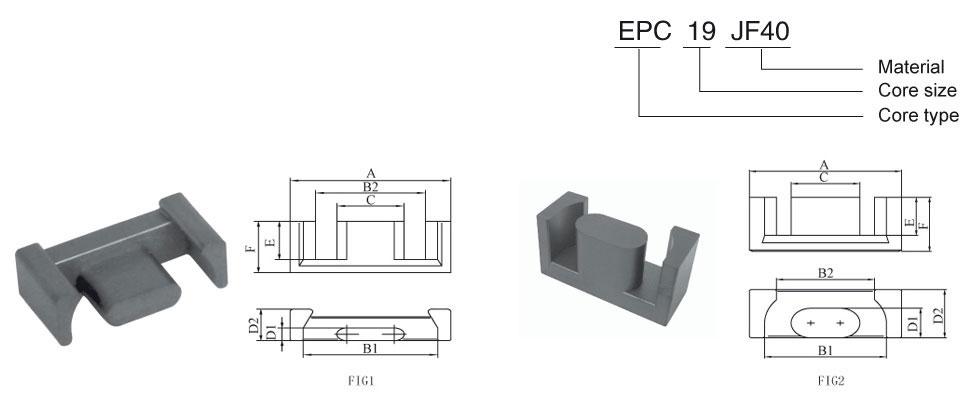

Nombre FIG. Nº de dibujo Dimensiones (mm) Peso Parámetros AL±25% (nN/H2)
A B1 B2 C D1 D2 E F (g) C1 Le (mm) Ae (mm2) Ve (mm3) Aw (mm2) Amin (mm2) JF40
EPC13 1 730 13.2±0.3 10.45min 8.4±0.25 5.6±0.2 2.1±0.1 4.6±0.2 4.6±0.2 6.6±0.2 2.10 2.46 30.6 12.5 382.0 23.0 10.8 850
EPC13A 1 866 13.6±0.3 11.2±0.3 9.1±0.3 5.6±0.2 2.1±0.1 4.6±0.15 4.6±0.2 6.6±0.2 2.10 2.46 30.6 12.5 382.0 25.8 10.8 850
EPC13B 1 870 13.3±0.3 10.7±0.3 9.0±0.3 5.6±0.2 2.05±0.1 4.4±0.15 4.7±0.2 6.5±0.2 2.10 2.46 30.6 12.5 382.0 24.0 10.6 850
EPC13C 1 1621 13.0±0.3 10.5min 8.3 min 5.5±0.2 2.0±0.2 4.5±0.2 4.5±0.2 6.6±0.2 2.10 2.45 30.6 12.5 382.0

850
EPC1313S 1 1624 13.3±0.3 10.5min 8.3 min 5.6±0.15 2.05±0.1 4.6±0.15 4.5±0.2 6.6±0.2 2.20 2.81 29.8 10.6 467.3

850
EPC14 1 941 14.0±0.3 11.3min 9.3 min 5.6±0.15 2.05±0.1 4.6±0.15 4.75±0.15 6.8±0.2 2.30 2.40 30.6 12.5 382.0 28.5 10.6 850
EPC1617V 2 1634 17.9±0.3 14..3+0.2-0.3 11.0±0.2 7.75±0.2 3.65±0.2 6.7±0.2 5.55±0.15 8.5±0.1 6.30 1.28 37.1 29.1 1077.3

2000
EPC1715 1 1028 17.6±0.4 14.3min 12.0±0.5 7.7±0.15 2.8±0.1 6.0±0.15 5.4±0.15 7.9±0.2 4.50 1.86 36.9 19.9 732.2 37.8 19.9 1100
EPC1716VE 2 1642 17.9±0.3 14.0min(14.5) 10.5 min(11.0) 7.75±0.2 3.65±0.2 6.7±0.2 5.55±0.15 8.6±0.1 6.30 1.28 37.1 29.1 1077.3

2000
EPC19 1 799 19.1±0.5 15.8min 13.1 min 8.5±0.2 2.5±0.2 6.0±0.2 7.25±0.2 9.75±0.2 5.30 2.03 46.1 22.7 1047.0 56.5 19.9 1100
EPC19A 1 831 19.6±0.5 15.9min 13.1 min 8.2±0.2 2.4±0.15 6.0±0.2 7.25±0.2 9.75±0.2 5.50 1.88 43.0 23.0 996.0 59.5 18.4 1100
EPC24 1 826 24.2±0.5 18.1min 16.1 min 12.0±0.2 3.6±0.15 5.9±0.15 10.1±0.2 13.6±0.2 12.40 1.49 58.7 39.4 2311.0 66.7 29.3 1500
EPC25 1 710 25.1±0.5 21.2min 17.5 min 11.2±0.2 4.0±0.2 8.0±0.3 9.0±0.2 12.5±0.2 13.00 1.28 59.2 46.4 2748.0 94.5 31.4 1500
EPC25A 1 875 25.4±0.4 21.05±0.4 18.35±0.4 10.5±0.2 4.0±0.2 8.0±0.2 11.6±0.2 15.1±0.2 15.30 1.70 68.6 40.3 2763.0 122.4 25.6 1300
EPC27 1 853 27.1±0.4 22.0±0.4 19.0±0.4 13.0±0.3 4.0±0.1 8.0±0.2 12.0±0.2 16.0±0.2 18.30 1.39 73.1 54.6 3995.0 108.0 42.5 1600
EPC28 2 1036 28.6±0.5 23.0±0.5 16.5±0.4 12±0.25 7.4±0.25 12.4±0.25 12.6±0.3 16.9±0.25 35.50 0.80 73.4 87.4 6407.0 147.4 60.8 2800
EPC30 1 713 30.1±0.5 23.6min 20 min 15.0±0.2 4.0±0.2 8.0±0.3 13.0±0.2 17.5±0.2 23.00 1.34 81.6 61.0 4949.0 118.3 56.2 1600
EPC34 2 946 34.0±0.7 26.7min 21.5 min 15.0±0.3 8.0±0.15 13.0±0.2 12.7±0.2 17.2±0.4 45.00 0.70 78.0 116.0 9050.0 157.5 96.8 2800
EPC39 2 932 39.0±0.7 30.7min 24.5 min 18.0±0.3 10.0±0.15 15.6±0.2 14.1±0.2 19.6±0.2 72.50 0.50 85.5 163.8 6140.0 188.9 139.5 3200
EPC46.5 2 757 46.5±0.5 37.4±0.5 30.0±0.5 21.0±0.2 12.0±0.2 19.6±0.3 15.5±0.2 22.0±0.3 125.00 0.44 101.0 229.0 23130.0 254.2 211.6 4800
EPC54 2 832 54.5±0.7 43.5±0.5 35.0±0.7 26.5±0.3 14.0±0.2 21.5±0.3 19.2±0.3 27.2±0.4 200.00 0.40 130.8 328.0 43950.0 326.4 284.6 6000

Spinel es un fabricante profesional de ferritas suaves. Nuestros productos principales incluyen núcleo de ferrita para transformador de excitación, núcleo de ferrita para bobina de choke, núcleo electromagnético, etc. Esperamos nos contacte y trabajar con usted.
