Núcleos de ferrita UF

Como componente vital en varios aparatos eléctricos y productos electrónicos, se espera que el núcleo de ferrita tenga un rendimiento confiable y una alta permeabilidad. Debido a nuestra gran cantidad de años de experiencia y conocimiento, en Spinel podemos ofrecerle servicio de personalización profesional y realizar modificaciones apropiadas en estructuras diminutas de productos, logrando los distintos requerimientos de núcleos magnéticos suaves que nuestros clientes necesitan.

Hasta el momento, desarrollamos más de 900 tipos de núcleos electromagnéticos con diferentes formas y especificaciones. Por favor siéntase libre de comentarnos los requerimientos para sus productos magnéticos.

Aplicación: Transformadores de alta frecuencia, inductores de potencia, bobinas de choke de alta frecuencia, convertidores fotovoltaicos, convertidores electro-móviles.

Ventajas principales de los núcleos magnéticos para transformadores de alta frecuencia
1. Este tipo de núcleo de hierro suave se fabrica de material bajo consumo resistente a alta temperatura y material de alta permeabilidad magnética, lo que proporciona una pérdida relativamente baja de potencia a alta temperatura. También podemos personalizar productos más pequeños que se adecúen a diferentes campos de aplicación.
2. Las máquinas y los instrumentos de alta precisión proporcionan un buen control para una calidad estable y confiable.
3. Todas las materias primas se compran de grandes fábricas de acero en Japón y China. La colaboración a largo plazo garantiza la alta calidad.
4. En cada proceso de fabricación, todos los productos deben atravesar serie de pruebas estrictas.
5. El elemento magnético cuenta con una larga vida útil, liberando a los clientes de preocupaciones acerca de la calidad y los problemas de envejecimiento del producto.

Embalaje
Antes de abandonar la fábrica, todos los productos de ferrita deben estar bien embalados para evitar cualquier daño o rotura posible. Además, los clientes pueden decidir la forma de embalaje.

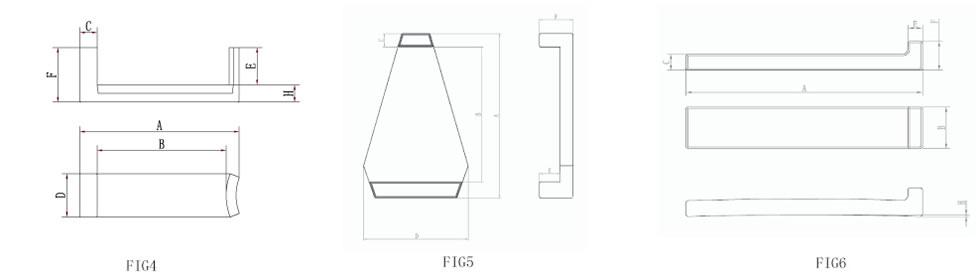

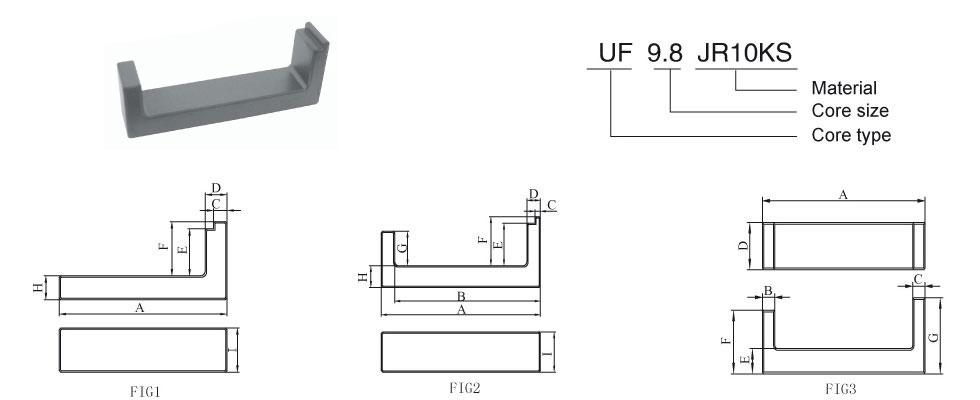

Parámetros técnicos de los núcleos de ferrita para transformadores UF
Nombre Nº de figura Nº de dibujo Dimensiones(mm) Peso
A B C D D2 E F F2 G (g)
L50 1 628 50.0±0.6
4.0±0.3 6.5±0.3
13.8±0.3 15.9±0.3
17.5±0.2
L64*13*5 6 1121 64.0±1.0 13.0±0.5 5.0±0.5

4.0±0.5 9.0±0.5

21.1
L67.5 6 1145 67.5±0.8 15.0±0.2 5.0±0.3

5.0±0.2 13.0±0.2


L75.5
1154 75.5±1.0 30.0±0.5 5.0±0.5 3.7±0.2





UF25.6 4 1407 25.6±0.5 20.7±0.5 2.5(ref) 8.3±0.2

8.0±0.3 11.0±0.3
4.4
UF33 4 1405 32.1±0.5 26.0±0.5 3.5±0.2 8.7±0.2
7.5±0.2 11.0±0.2

7.5
UF60 2 629 59.3±0.6 54.3±0.6 2.0±0.3 5.0±0.3
13.8±0.3 15.9±0.3
20.9+0-0.6
UF61 3 627 61.0±0.6 5.0±0.2 5.0±0.2 13.0±0.2
7.0±0.2 17.5±0.2
20.9+0.2-0.3
UF68 3 631 68.0±.6 7.0+0-0.5 7.0+0-0.5 13.0+0.25-0.5
7.0+0.25-0.5 17.5+0-0.6
21.9+0.2-0.3
UF70 3 635 70.2+0-0.8 8.0+0.2-0.3 7.3±0.2 13.0+0.2-0.3
8.0+0.2-0.3 16.8+0.2-0.3


UF70A 3 645 70.2+0-0.8 8.0+0.2-0.3 7.4±0.2 13.0+0.2-0.3
8.0+0.2-0.3 17.4+0.2-0.3


UF82.5 3 1410 82.5+0.7-1.3 5.0±0.2 5.0±0.2 15.0±0.2
5.0±0.3 13.0±0.2


US61.3 5 1408 61.3±1.0 50.3±1.0 5.0±0.2 37.5±0.6
12.0±0.2 12.0±0.2

43.5

Después de haber estado involucrado en la industria de material magnético suave durante 40 años, Spinel representa un nombre fuerte en China en la fabricación y la investigación de núcleos de ferrita. Los productos están utilizados mucho en una gran variedad de aparatos electrónicos, tales como transformador, inductor, electrodoméstico, televisor y otros.
