Núcleos de ferrita RM
Spinel es el fabricante y proveedor líder de ferrita suave en China. Nuestros productos –núcleo de ferrita para transformador de alta frecuencia, núcleo de ferrita para inductor de potencia, bobina de ferrita para bobina de choke están fabricados en estricta conformidad con los principales estándares internacionales. Si está interesado en los materiales magnéticos, no dude en contactar con nosotros.

Los materiales de ferrita se utilizan mucho en varios tipos de aparatos eléctricos y componentes electrónicos. Spinel cuenta con una vasta experiencia en la fabricación y personalización de materiales magnéticos. También podemos realizar ajustes y mejoras en el material, la estructura y la propiedad del producto de acuerdo a las demandas actuales del cliente.

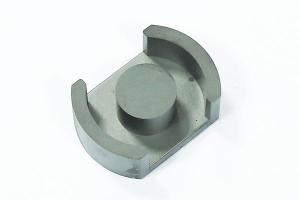

El núcleo magnético RM se utiliza principalmente en transformadores de excitación, transformadores de alta frecuencia, inductores de potencia y bobinas de choke de alta frecuencia.

Características del núcleo magnético para transformador
1. La línea de producción está equipada con muchas máquinas de procesamiento funcionales y de alta precisión, que permiten una función y una calidad estable de los productos magnéticos finales.
2. Toda la materia prima se adquiere de grandes fábricas de acero de Japón y China. La colaboración a largo plazo garantiza una alta calidad.
3. En cada proceso de fabricación, todos los productos deben atravesar una serie de pruebas estrictas.
4. El elemento de ferrita cuenta con una larga vida útil, liberando a los usuarios de las preocupaciones acerca de problemas de calidad y envejecimiento del producto.

Embalaje
Antes de abandonar la fábrica, todos los productos magnéticos deben estar bien embalados para evitar cualquier daño o rotura posible. Además, los clientes pueden decidir la forma de embalaje.

Parámetros técnicos de los núcleos de ferrita para transformadores de excitación
Nombre Nº del dibujo. Dimensiones (mm) Peso Parámetros

AL±25% (nN/H2)
A A1 B1 B2 C D E F (g) C1 Le(mm) Ae(mm2) Ve(mm3) Aw(mm²) Amin(mm²) JF40 JF44
RM4 791 10.8±0.2 9.6±0.2 8.15±0.15
3.8±0.1 4.5±0.1 3.6±0.15 5.2±0.15 1.70 1.7 22.5 13.9 313 15.7 11.3 1000 1030
RM5 792 14.3±0.3 12.05±0.25 10.4±0.2
4.8±0.1 6.6±0.2 3.25±0.15 5.2±0.15 3.60 0.9 22.1 23.8 526 18.2 18.1 1800 2000
RM6 773 17.5±0.3 14.4±0.2 12.65±0.3
6.24±0.1 7.9±0.3 4.15±0.15 6.2±0.15 5.30 0.8 28.6 36.6 1050 26 31.2 2300 2400
RM6 773-1A 17.6±0.3 14.4±0.3 12.65+0.3-0.25 8.4min 6.3±0.15 8.0±0.3 4.1±0.15 6.2±0.15 5.30 0.8 28.6 36.6 1050 26 31.2 2300 2400
RM6A 1522 18.3±0.3 15.3±0.3 13.2min(13.6) 9.6min 6.2±0.1 8.1±0.3 4.3±0.15 6.3±0.15 5.30 0.8 28.6 36.6 1050 26 31.2 2300 2400
RM7 895 19.9±0.4 16.85±0.35 15.1±0.3
7.05±0.15 7.05±0.15 5.4±0.15 7.775±0.15 8.00 0.8 34.4 43.0 1479 34.5
2300 2400
RM7A 1507 19.9±0.4 16.85±0.3 15.10±0.35 11.0min 7.10±0.15 7.10±0.15 8.85+0.30.2 13.6±0.2 8.20 0.89 35.6 39.7 1414


2400
RM7B 1521 20.1±0.3 16.85±0.3 15.3min(15.6) 11.6min 7.1±0.15 7.10±0.15 4.45±0.15 6.75±0.15 8.00 0.80 34.4 43.0 1479

2300 2400
RM8 747 23.2-0.9 19.3±0.4 17.0min
8.4±0.15 10.8±0.2 5.6±0.15 8.3±0.15 12.00 0.60 38.0 64.0 2430 48.9 55.4 3300 3400
RM8 1511A 22.75±0.4 19.35±0.35 17.3±0.3 10.5min 7.3±0.2 10.8±0.2 5.5±0.15 8.2±0.07 12.00 0.59 38.0 64.0 2430 48.9 55.4 3300 3400
RM8A 921 22.75±0.45 19.35 ±0.35 17.0min
8.4±0.15 10.8±0.2 5.65±0.15 8.35±0.15 12.00 0.59 38.0 64.0 2430 49.8 55.5 3300 3400
RM8B 1504 22.75±0.45(22.95) 19.35 ±0.35 17.3±0.3 11.1min 8.4±0.15 10.8±0.2 5.65±0.15 8.35±0.15 12.00 0.59 38.0 64.0 2430

3300 3400
RM8C 1518 22.75±0.45(22.95) 19.35±0.35(19.55) 17.6±0.3 11.1min 8.4±0.15 10.8±0.2 5.65±0.2 8.35±0.15 12.00 0.59 38.0 64.0 2430 48.9 55.4 3300 3400
RM8D 1519 22.75±0.4 19.35±0.35 17.3±0.3 11.15±0.3 8.4±0.15 10.8±0.2 4.9±0.15 7.6±0.15 12.00 0.60 38.0 64.0 2430 48.9 55.4 3300 3400
RM8E 1523 23.3±0.4 20.0±0.4 17.5min 10.8min 8.45±0.15 10.8±0.2 5.7±0.15 8.2±0.15 12.00 0.59 38.0 64.0 2430 49.8 55.5 3300 3400
RM8F 1527 22.75±0.45 19.3±0.4 17.3min 10.8min 8.4±0.15 10.75±0.15 5.75±0.15 8.3±0.15 12.00 0.59 38.0 64.0 2430 49.8 55.5 3300 3400
RM10 783 27.85±0.65 21.45±0.55 21.65±0.45
10.7±0.2 13.25±0.25 6.35±0.15 9.3±0.15 22.50 0.45 44.0 98.0 4310 69.5 89.1 4200 4500
RM10A 800-1 27.85±0.65 21.45±0.55 21.65±0.45
10.6±0.2 13.25±0.25 6.35+0.2-0.15 9.3+0.2-0.15 22.50 0.50 44.0 98.0 4310 69.5 89.1 4200 4500
RM10B 944 27.85±0.65 21.45±0.55 21.65±0.45
10.7±0.2 13.25±0.25 6.35+0.25-0.1 9.1±0.15 20.00 0.50 44.0 95.0 4312 69.5 89.1 4500 5450
RM10C 1508 27.85±0.45 24.15±0.4 21.65±0.45 13.0min 10.7±0.2 13.25±0.25 6.35±0.15 9.3±0.1 22.60 0.53 47.9 90.5 4331


4500
RM10D 1512 28.2 ±0.5 24.2±0.5 22.0 ±0.3 14.2min 10.65±0.15 18.68(Ref) 6.35±0.15 9.15 ±0.15 22.00 0.51 46.8 90.5 4243


4500
RM10E 1517 28.2±0.4 24.2±0.4 22.0±0.4 14.2min 10.7±0.15 13.25±0.2 6.4±0.15 9.4±0.1 22.50 0.52 46.8 90.5 4243

4200 4500
RM12 893 36.75±0.65 29.25±0.55 25.0min
12.6±0.2 16.0±0.3 8.55±0.25 11.85±0.25 44.00 0.40 56.9 140.0 7970 110 125 5300 6100
RM14 793 41.6±0.6 34.2±0.5 29.0min
14.75±0.25 18.7±0.3 10.55±0.25 15.05±0.25 75.00 0.41 72.2 178.0 12851 155 168 5500

Como proveedor de componentes magnéticos con años de experiencia en la industria en China, en Spinel le ofrecemos un completo catálogo de núcleos de ferrita, tales como núcleo toroidal, núcleo de ferrita para convertidor de potencia, núcleo de ferrita para transformador de excitación, etc.
