Núcleos de ferrita para transformadores de excitación EIF

Núcleo de polvo magnético, núcleo de ferrita, componentes magnéticos

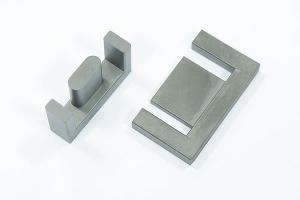

 Núcleos de ferrita EIF

Nuestra rica experiencia en la búsqueda y desarrollo de materiales magnéticos nos permite proporcionar núcleos magnéticos de alta calidad y rendimiento estable.

Características de los núcleos de ferrita para transformadores
1. Este tipo de núcleo de hierro suave está hecho de material bajo consumo resistente a la alta temperatura y con permeabilidad magnética alta, por lo que ofrece una pérdida de potencia relativamente baja a alta temperatura. También podemos personalizar productos de tamaño más pequeño que se adapte a distintos campos de aplicación.
2. Ponemos mucha atención en la calidad del producto y llevamos a cabo pruebas estrictas desde la materia prima hasta el producto final. Los instrumentos de prueba de alta precisión incluyen el espectrómetro fluorescente de rayos X Bruker, el instrumento para la medición de la disipación de potencia de alta frecuencia y el espectrómetro fluorescente de rayos X S4 PIONEER X, entre otros
3. Actualmente, contamos con más de 10 tipos de materias primas y más de 900 opciones de especificación para los núcleos de ferrita, con una amplia aplicación.

Aplicación: transformadores de excitación, transformadores de alta frecuencia, inductores de potencia, transformadores planos

Parámetros técnicos de los núcleos de ferrita para transformadores de excitación

Tabla 1
Nombre Nº de dibujo Dimensiones (mm)
A B C D E F I
EIF14 731 14.0±0.3 10.7 min 3.0±0.2 5.0±0.2 2.0±0.2 3.5±0.15 1.5±0.15
EIF18 732 18.0±0.4 13.6 min 4.0±0.2 10.0±0.25 2.0±0.2 4.0±0.2 2.0±0.15
EIF22 733 21.8±0.4 16.4 min 5.0±0.25 15.8±0.3 3.2±0.2 5.7±0.3 2.5±0.25
EIF32 742 31.75±0.65 25.4±0.5 6.35±0.2 20.35±0.4 3.2±0.2 6.35±0.2 3.2±0.2
EIF38 744 38.1±0.8 30.8±0.6 7.6±0.2 25.4±0.55 4.45±0.2 8.25±0.2 3.8±0.2
EIF43 743 43.2±0.9 35.4±0.7 8.1±0.2 27.9±0.6 5.4±0.2 9.5±0.2 4.1±0.2
EIF64 749 64±1.3 53.6±1.1 10.2±0.3 50.8±1.1 5.1±0.2 10.2±0.2 5.1±0.2
Tabla 2
Nombre Peso Parámetros AL±25%(nH/N²)
(g) C1 Le(mm) Ae(mm²) Ve(mm³) Aw(mm²) Amin(mm²) JF40
EIF14 1.4 1.11 16.7 15 251 8.0 15.00 1800
EIF18 4.1 0.54 20.2 37.4 757 10.0 40.00 2900
EIF22 10.2 0.33 26.0 78.0 2028 18.9 79.00 5200
EIF32 24 0.27 35.1 130.0 4560 30.5 129.22 6300
EIF38 44 0.22 43.6 194.0 8440 51.6 185.44 8200
EIF43 60 0.22 50.4 229.0 11500 73.7 217.62 8500
EIF64 185 0.13 69.7 519.0 36200 110.7 518.16 15000

Como fabricante en China de materiales magnéticos, Spinel provee diversos tipos de núcleos de ferrita, incluyendo núcleo EE, núcleo EI, núcleo EIF, núcleo UYY, núcleo toroidal H y muchos otros.
Le invitamos a contactarnos para obtener mayor información.
