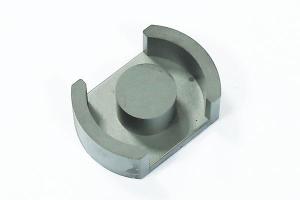

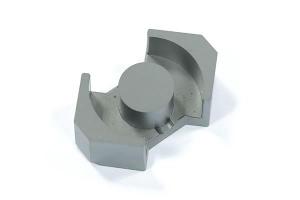

Núcleos de ferrita PQ

Apoyados en nuestros 40 años de desarrollo, desarrollamos de manera independiente y personalizada más de 900 clases de núcleos de ferrita con diferentes formas y especificaciones.

Aplicación:
transformador de excitación, transformador de alta frecuencia, inductor de potencia, bobina de choke de alta frecuencia

Características del núcleo de ferrita para transformador
Este tipo de núcleo de ferrita está hecho de material de bajo consumo resistente a alta temperatura y material de alta permeabilidad magnética, mostrando una pérdida de potencia relativamente baja a alta temperatura. También podemos personalizar productos más pequeños que se adapten a los distintos campos de aplicación.

Embalaje
Antes de abandonar la fábrica, todos los productos magnéticos deben estar bien embalados para evitar cualquier daño o rotura posible. Además, los clientes pueden decidir la forma de embalaje.

Parámetros técnicos de los núcleos magnéticos para transformadores de excitación
Nombre Nº del dibujo Dimensiones (mm) Peso Parámetros AL±25% (nN/H2 )
A B1 B2 C D E F (g) C1 Le(mm) Ae(mm2) Ve(mm3) JF40 JF44 JF95
PQ2016 788 20.5±0.4 18.0±0.4 12.0min 8.8±0.2 14.0±0.4 5.15±0.2 8.1±0.2 13 0.61 37.6 62 2330 3400 3450
PQ2020 788 20.5±0.4 18.0±0.4 12.0min 8.8±0.2 14.0±0.4 7.15±0.2 10.1±0.2 16 0.69 45.4 62 2790 2800 2950
PQ20A 1503 21.0±0.4 18.5min 12.6min 8.8±0.2 14.0±0.4 5.2±0.2 8.1±0.2 12.6 0.63 39.2 62.5 2454 2800

PQ22.5 1526 22.5±0.45 18.9±0.35 13.0min 9.4 +0.1 -0.2 15.0±0.3 5.6 +0.2 -0.1 8.7±0.1 12.60 0.63 39.2 62.5 2454 2800

PQ2608 1505 26.5±0.45 22.50±0.45 15.5min 12.00±0.2 19.0±0.45 2.25±0.15 3.90±0.15 11.5 0.28 31.2 113.04 2679.5 4000

PQ2620 790A 26.5±0.45 22.5±0.45 15.5min 12.0±0.2 19.0±0.45 5.95±0.2 10.2±0.25 31.0 0.39 46.3 119.00 5490.0 5300 5500
PQ2620 790B 26.5±0.45 22.5±0.45 16.0min 12.0±0.2 19.0±0.4 5.95±0.15 10.275±0.15 31.0 0.40 46.3 119.00 5490.0 5300 5500
PQ2620A 923 26.5±0.4 22.5±0.45 15.5min 12.0±0.2 19.0±0.45 5.75±0.15 10.07±0.13 31.0 0.40 46.3 119.00 5490.0 5300 5500
PQ2625 790A 26.5±0.45 22.5±0.45 15.5min 12.0±0.2 19.0±0.45 8.0±0.2 12.4±0.2 36.0 0.47 55.1 118.00 6530.0 4400 4600
PQ2720 894 27.5±0.5 23.5±0.45 16.8min 12.0±0.2 19.0±0.45 6.0±0.2 10.07±0.25 34.0 0.39 45.8 116.80 5305.0 5300 5700
PQ3023 1506 30.0±0.5 25.5±0.5 17.8min 13.3±0.3 20.0±0.35 8.075±0.15 11.375±0.15 37.1 0.47 59.9 127.0 6906.8

6200
PQ3220 865 32.5±0.5 27.5±0.5 19.5min 13.45±0.25 22.0±0.5 5.7±0.25 10.3±0.25 43.5 0.32 53.4 163.4 8762.0 6500 6950
PQ3225 865 32.5±0.5 27.5±0.5 19.5min 13.45±0.25 22.0±0.5 8.2±0.25 12.8±0.25 52.0 0.46 60.6 161.2 9765.0 5500 5800
PQ3228A 776 32.0±0.5 27.5±0.5 19.0min 13.45±0.25 22.0±0.5 9.65±0.25 14.0±0.25 55.0 0.43 69.8 161.0 11238.0 4800 4950
PQ3230 865 32.0±0.5 27.5±0.5 19.5min 13.45±0.25 22.0±0.5 10.9±0.25 15.5±0.25 59.0 0.46 74.6 164.2 12249.0 4600 4900
PQ3240 1515 32.0± 0.5 27.5± 0.5 19.0min 13.45±0.25 22.0±0.4 15.5± 0.2 20.0± 0.2 70.7 0.6 93.88 164.2 15415.1

4800
PQ32B 1056 32.5±0.5 27.5± 0.5 19.5min 13.45±0.25 21.3 +0.3 -0.4 8.3±0.15 12.7±0.2 47.8 0.5 61.0 159.0 9699 5000

PQ32C 1532 32.5±0.5 28.0±0.5 20.0min 13.45±0.3 22.0±0.5 5.7±0.25 10.3±0.25 47.8 0.5 61.0 159.0 9699 5000

PQ3535 745 35.5±0.5 32.0±0.5 23.5min 14.3±0.25 26.0±0.5 12.5±0.25 17.35±0.25 73.00 0.45 84.0 184.9 15542 4400 4550
PQ3812 1018 38±0.65 32.8±0.65 25.85min 14.3±0.25 21.32±0.4 2.6±0.2 6.1±0.2 29.60 0.30 41.9 143.8 6028
4000
PQ3813 1018 38±0.65 32.8±0.65 25.85min 14.3±0.25 21.32±0.4 3.4±0.15 6.4±0.15 29.20 0.30 43.6 129.1 5627.4
4000
PQ3813B 1529 38.2±0.6 33 +0.6 -0.3 （ 33.1 ） 27min 14.25±0.2 21.2±0.3 3.4 +0.2 -0.15 6.4 +0.2 -0.15 29.20 0.36 42.06 116.59 #######
2400
PQ39 1008 39.0±0.45 33±0.4 28.2±0.3 14±0.3 21.0±0.3 3±0.2 6.2±0.2 29.60 0.50 51.5 105.2 5418 5500

PQ39A 1530 39.1±0.6 34.0±.5 25.6±0.45 16.35±0.25 27.5±0.4 8.95±0.15 13.75±0.2 81.70 0.31 66.8 217.0 14494.1 5500
3300
PQ4013 1524 40.0 ± 0.5 33.5±0.5 27.0±0.5 14.3 +0.2 -0.3 21.0±0.35 3.6±0.2 6.5±0.2 32.20 0.35 46.83 132.45 6202.6 2300

PQ42 1050 41.6±0.6 33.5±0.6 30.5min 14.6±0.2 18.0±0.3 2.9±0.15 5.9±0.15 28.20 0.40 41.6 91.8 3815.3 5750 6000
