Núcleos de ferrita EI

Actualmente, contamos con más de 10 tipos de materia prima y podemos producir 900 especificaciones de núcleos de ferrita para transformadores de excitación, conduciendo a una amplia aplicación en muchas industrias.

Características del núcleo de ferrita para transformadores
1. Para garantizar una calidad excelente y una rentabilidad alta, nuestra empresa importó hornos Toshiba, prensas Tamagawa y máquinas de mecanizado CNC de última generación, y además adquirió técnicas de moldeo y sinterizado de avanzada. Es por eso que logramos una producción anual de 12,000 toneladas.
2. Para asegurar la calidad, elegimos fabricantes de materia prima confiables. Entre los principales proveedores de óxido férrico se incluyen JFE de Japón, RG de Corea y China Steel Corporation. Los principales fabricantes de óxido manganoso y mangánico son Hunan Special Metal Materials Factory y Kingray New Materials Science & Technology Co., Ltd.
3. Ponemos mucha atención en la calidad del producto y llevamos a cabo pruebas estrictas desde la materia prima hasta el producto final. Los instrumentos de prueba de alta precisión incluyen el espectrómetro fluorescente de rayos X Bruker, el instrumento para la medición de la disipación de potencia de alta frecuencia y el espectrómetro fluorescente de rayos X S4 PIONEER X, entre otros.

Aplicación: transformadores de excitación, transformadores de alta frecuencia, inductores de potencia, bobinas de choke de alta frecuencia

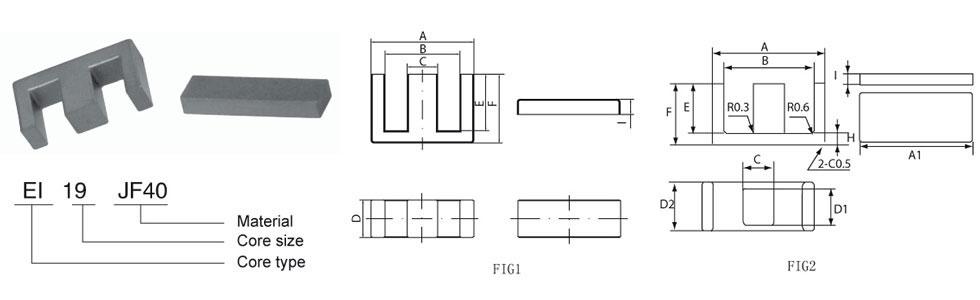

Parámetros técnicos de los núcleos de ferrita para transformadores de excitación
Nombre Nº de dibujo Dimensiones (mm) Peso Parámetros (mm) AL±25% (nN/H2 )
A B C D E F I (g) C1(mm-1) Le(mm) Ae(mm2 ) Ve(mm3 ) AW(mm3 ) AMIN(mm2 ) JF40
EI12.5 802 12.5±0.3 9.1min 2.4±0.2 5.0±0.2 5.1±0.2 7.4±0.25 1.5±0.2 1.8 1.38 21.2 15.3 325 17.9 12 1200
EI15.7 1267 15.7±0.25 8.5±0.2 2.5±0.15 11.0±0.2 0.65±0.15 2.2±0.1 1.55±0.1 2.8 0.35 12.7 36.1 457.9 2 27.5
EI16B 1023 16.0±0.3 11.8min 4.0±0.2 4.8±0.2 10.4±0.3 12.4±0.3 2.0±0.2 3.3 1.85 35.1 19 668.8 42.1 18.75 1200
EI19 852 19.0±0.3 14.0±0.3 5.1-0.5 5.1-0.5 11.3±0.3 13.55±0.3 2.35±0.2 4.6 1.1 31.1 28.5 884 41.8 19.2 1700
EI19A 1051 19.0±0.3 14.5+0.6 -0.3 4.45±0.25 5.2-0.4 11+0.6 -0.1 13.3+0.6 -0.1 2.3±0.2 4.5 1.76 39.8 22.6 898.1 55.3 23.14 1200
EI20 714 20.0±0.3 14.3min 4.55±0.2 5.0±0.25 11.15±0.2 13.5±5.25 2.3±0.2 4.8 1.68 39.2 23.3 914 50.3 23.46 1200
EI22 712 22.0±0.6 15.75min 5.75±0.3 5.75±0.3 11.4±0.3 15.4±0.3 4.0±0.3 9 1.19 44.1 37 1632 60.4 32.49 1800
EI25 715 25.4±0.6 18min 6.8±0.3 6.7±0.3 13.25±0.25 17.25±0.25 3.5±0.2 10 1.22 48.6 39.7 1930 77.9 45.56 1800
EI25B 822 25.3±.4 19min 6.5±0.3 6.75±0.25 12.35±0.25 15.55±0.25 2.7±0.2 9.8 1.15 46.9 40.8 1912 80 39.15 1800
EI28 716 28.0±0.6 18.6min 7.25±0.25 10.7±0.3 13.0±0.3 17.5±0.3 3.5±0.2 22 0.59 49.5 84.4 4170 77.7 77.58 2800
EI29 935 29.0±0.5 20.3min 7.35±0.25 10.7±0.25 12.6±0.3 17.1±0.3 3.5±0.2 22.1 0.6 50.7 82.7 4194.2 81.6 78.65 1250
EI30 717 30.0±0.6 19.5min 10.7±0.3 10.7±0.3 16.25±0.25 21.25±0.25 5.5±0.3 33 0.54 58.8 109 6440 75.3 107 3700
EI33A 728 33.0±0.6 24.2min 9.7±.3 12.7±0.3 19.4+0.4 -0.3 24.3±0.3 5.0±0.3 46 0.57 67.1 118 7640 146.5 104.14 3700
EI33B 728A 33.0±0.6 23.5min 9.7±0.3 12.7±0.3 19.25±0.25 24.05±0.25 5.0±0.3 41 0.57 67.1 118 7640 138.2 113.03 4400
EI40 718 40.0±0.7 26.8min 11.65±0.35 11.65±0.35 21.35±0.35 27±0.35 6.5±0.3 59 0.53 77.4 147 11390 168 135.72 3700


Spinel es un fabricante chino de ferrita magnética suave. Se especializa en una gran variedad de núcleos de ferrita. Entre nuestros principales productos tenemos núcleo de ferrita para transformador de excitación, núcleo de ferrita para bobina, núcleo electromagnético anti-interferencia y muchos más. Deseamos expandir nuestra empresa y trabajar con clientes de todo el mundo.
