Núcleos de ferrita para bobinas de choke EC

Núcleos nano-cristalinos, núcleos ferromagnéticos, núcleos de hierro suave

Comentarios

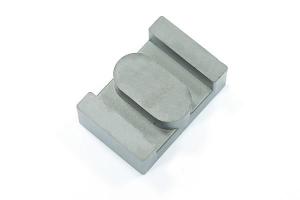

Núcleos de ferrita EC
Spinel es un fabricante chino de ferrita magnética suave. Se especializa en una gran variedad de núcleos de ferrita. Entre nuestros principales productos tenemos núcleo de ferrita para transformador de excitación, núcleo de ferrita para bobina de choke, núcleo electromagnético anti-interferencia y muchos más. Deseamos expandir nuestra empresa y trabajar con clientes de todo el mundo.

Spinel ha acumulado mucha experiencia en la producción de una completa variedad de núcleos de ferrita de alta calidad. La mayoría de los núcleos ferromagnéticos se utilizan en transformadores de excitación, transformadores de alta frecuencia, inductores de potencia y bobinas de choke de alta frecuencia.

Características del núcleo magnético para transformador
1. Preparamos más de 10 tipos de materias primas para producir elementos de ferrita de más de 900 especificaciones, con un rendimiento confiable y una amplia aplicación.
2. Para garantizar una calidad excelente y una rentabilidad alta, nuestra empresa importó hornos Toshiba, prensasTamagawa y rectificadoras CNC de última generación, y además adquirió técnicas de moldeo y sinterización de avanzada. Es por eso que podemos lograr una producción anual de 12,000 toneladas.
3. Para poder asegurar la calidad, seleccionamos fabricantes de materia prima confiables. Entre los proveedores principales del óxido férrico se incluyen JFE de Japón, RG de Corea y China Steel Corporation. Los principales fabricantes de óxido manganoso-mangánico son Hunan Special Metal Materials Factory y Kingray New Materials Science & Technology Co., Ltd.
4. Ponemos mucha atención en la calidad del producto y llevamos a cabo pruebas estrictas desde la materia prima hasta el producto final. Los instrumentos de prueba de alta precisión incluyen el espectrómetro fluorescente de rayos X Bruker, el instrumento para la medición de la disipación de potencia de alta frecuencia y el espectrómetro fluorescente de rayos X S4 PIONEER X, entre otros.

Embalaje
Antes de abandonar la fábrica, todos los productos magnéticos deben estar bien embalados para evitar cualquier daño o rotura posible. Además, los clientes pueden decidir la forma de embalaje.

Parámetros técnicos de los núcleos de ferrita para transformadores de excitación
Nombre Nº de dibujo Dimensiones(mm) Peso Parámetros (mm) AL±25% (nN/H2)
A B B2 C D E F (g) C1 Le(mm) Ae(mm2) Ve(mm3) Aw(mm2) Amin(mm2) JF40
EC2520 960 25.0±0.3 19.5±0.3
9.5±0.2 11.0±0.15 5.8±0.15 9.05±0.15 16.4 0.6 43 71.3 3063.6 116 70.88 2500
EC2536 1219 24.7±0.6 18.8min 17.8 min 8.3±0.3 8.3±0.3 13.65±0.2 18.0±0.2 21.3 1.44 78.07 54.32 4240.9

1450
EC2619 809 25.5±0.5 19.8min
7.5±0.15 7.5±0.2 6.4±0.2 9.5±0.2 11.7 1.08 48.28 44.67 2156 157.4 44.18 1800
EC28 737-1 28.5±0.5 21.5min 20.0 min 9.9±0.25 11.4±0.25 12.5±0.3 16.9±0.3 33.3 0.93 75.5 81.4 6140

2300
EC2820B 1025 28.5±0.5 21.5min 19.5 min 9.9±0.25 11.4±0.25 6.5+0.2-0.12 10.0±0.2 19.6 0.6 49.8 80.5 4007.8 150.8 76.98 2500
EC2828 737 28.5±0.5 21.5min
9.9±0.25 11.4±0.25 9.8±0.2 14.0±0.3 28.5 0.74 64 81.4 5260 235.2 76.98 2800
EC2828A 805 28.5±0.5 21.5min
9.9±0.25 11.0±0.25 10.0±0.2 14.0±0.3 28.4 0.74 65.6 79.7 5230 322 76.98 2800
EC2834 737 28.5±0.5 21.5min
9.9±0.25 11.4±0.25 12.5±0.2 16.9±0.3 33.3 0.93 75.5 81.4 6140 300 76.98 2500
EC29.4 466 29.4+0.8-0.6 22.6min
9.9±0.25 11.4±0.25 10.0±0.3 14.2±0.3 30 0.78 65.58 84.25 5525 254 76.98 2500
EC29.4C 1019 29.5±0.5 22.9min 21.1 min 9.8±0.2 11.4±0.3 9.7±0.3 14.0±0.3 30 0.8 64.7 82.4 5333 263 75.1 2500
EC2928 463 29.0±0.5 22.0min
9.9±0.25 11.0±0.25 10.0±0.3 14.0±0.3 29 0.75 64 79.9 5235 252 76.98 2800
EC2928B 1210 28.9+0.6-0.3 22.5min 20.2 min 9.9±0.25 11.4±0.25 9.9+0.3-0.2 14.0±0.25 30 0.8 64.9 80.9 5250 261 77 2500
EC2934 446 29.5±0.5 22.0min
9.9±0.25 11.4±0.25 12.5±0.3 17.0±0.3 35 0.87 74.7 86.3 6444 315 76.98 2300
ECL2940 431 29.8±0.5 22.5min
9.9±0.25 9.5±0.25 15.4±0.3 20.2±0.3 35.5 1.19 88.1 74.2 6538 415.8 70.88 2100
EC2947 467 29.8±0.7 22.5min 21 min 9.5±0.15 9.5±0.2 19.5±0.2 23.5±0.2 37.1 1.5 104.3 70.9 7399.1 534.3 69.02 1500
EC3213 1208 32.0±0.5 25.5±0.5 23 min 9.9±0.25 11.4±0.25 4.05±0.15 6.2±0.15 13.5 0.5 35.3 66.9 2326 126.4 49.02
EC3224 1207 32.0±0.5 25.5±0.5 23 min 9.9±0.25 11.4±0.25 7.6±0.2 12.0±0.2 31.1 0.5 57.2 106.8 6114 237.1 76.98
EC3228 457 32.0±0.6 24.6min
9.9±0.25 11.4±0.25 9.65±0.2 14.0±0.2 33 0.77 68.1 88.5 6020 295.3 76.98 2500
EC3325 950 33.0±0.5 24.5min 20.5 min 14.8±0.2 17.0±0.25 6.8±0.2 12.3±0.2 50.9 0.3 54.5 174 8483 138.7 171.52 4800
EC3435 798 34.2±0.6 25.6min
10.8±0.3 10.8±0.3 12.1±0.3 17.3±0.2 41.4 0.8 78.5 97.9 7640 370.3 91.61 2700
EC3543 450 35.0±0.6 26.0min
11.3±0.3 11.3±0.3 15.5±0.3 21.5±0.3 51.6 0.86 93.1 103.3 9590 471.2 100.29 2500
ECL3543 465 35.3±0.6 26.4min
11.3±0.3 11.3±0.3 15.5±0.3 21.5±0.3 52 0.87 93.5 107.3 10030 486.7 100.29 2500
EC3643 419 36.0±0.6 26.5min
11.3±0.3 11.3±0.3 15.6±0.3 21.6±0.3 56 0.85 94.2 110.7 10420 489.8 100.29 2300
ECL3643 422 36.3±0.6 27.8min
11.3±0.3 11.3±0.3 15.6±0.3 21.6±0.3 54.2 0.87 94.9 106.3 10083 530.4 99.11 2300
EC38 1270 38.0±0.5 28min 24.0±0.4 17.3±0.2 20.0±0.25 7.3±0.2 13.3±0.2 74.2 0.25 59.2 238.5 14119.2


EC3942 439 39.0±0.6 29.5min
12.5±0.3 12.5±0.3 15.8±0.3 21.0±0.3 65 0.78 96.8 124.8 12089 553 122.72 2500
EC39A 470 39.0±0.4 28.63min
12.8±.2 12.8±0.2 17.0±0.25 22.7±0.25 68.5 0.7 102.4 138.1 14090 550.8 128.68 2800
EC4045 499 40.0±0.7 29.0min
13.3±0.3 13.3±0.3 15.5±0.3 22.5±0.3 78.5 78.5 98 149 14600 502.2 138.93 3000
EC4045A 1247 40±0.6 31.0±0.5 28.9±0.5 12.5±0.3 12.5±0.3 17.3±0.2 22.8±0.3 65.5 0.83 104.7 126.2 13219

3000
EC4145 421 41.0±0.7 29.2min
13.3±0.3 13.3±0.3 15.5±0.3 22.5±0.3 81.5 81.5 97.4 156.9 15290 508.4 138.93 3200
EC4235 447 42.0±07 31.6min
12.8±0.3 12.8±.3 12.5±0.3 17.7±0.3 61.6 0.65 86.38 133.87 11564 470 128.68 3000
EC4242A 454 42.0±0.7 31.7min
17.3±0.3 19.6±0.3 15.3±0.3 21.3±0.3 117.6 0.4 94.1 234.5 22080 455.9 233.57 4600
EC4245 498 42.0±0.7 30.5min
15.2±0.3 15.2±0.3 15.4±0.3 22.4±0.3 98.9 0.51 97.6 190.3 18569 486.6 181.46 3600
EC4343A 494 43.0±0.7 33.0min
17.3±0.3 19.6±0.3 15.4±0.3 21.4±0.3 118.3 0.41 95.9 231.6 22198 499 225.87 4800
EC4344B 441 43.0±0.7 31.5min
15.0±0.3 15.0±0.3 15.3±0.3 22.0±0.3 96.5 0.53 98 184.8 18112 520.2 176.71 3600
EC4345 443 43.0±0.7 31.5min
15.2±0.3 15.2±0.3 15.6±0.3 22.4±0.3 99.9 0.52 99.2 189 18750 524.2 181.46 3600
EC4345C 442 43.0±0.7 31.0min
15.5±0.3 15.5±0.3 15.5±0.3 22.5±0.3 104.3 0.5 98.5 198.8 19581 496 188.69 3600
EC4348 460 43.0±0.7 31.0min
15.5±0.3 15.5±0.3 16.0±0.3 23.8±0.3 108 0.51 104.3 206.1 21488 496 188.69 3600
EC4443A 464 44.0±0.7 34.0min
17.3±0.3 19.6±0.3 15.6±0.3 21.4±0.3 110 0.43 101.7 235.7 23982 521 227.36 4800
EC4445 451 44.0±0.7 32.5min
14.8±0.3 14.8±0.3 16.4±0.3 22.3±0.3 94 0.58 102.5 173 17800 597 172.03 3800
EC4949A 423 49.0±0.8 36.5min
16.3±0.3 16.3±.3 18.2±0.3 24.5±0.3 126.3 0.54 113.8 210.2 23942 753.5 205.38 4200
EC4954 495 49.0±0.8 36.5min
17.2±0.3 17.2±0.3 18.7±0.3 27.0±0.3 150.5 0.49 117.6 242.4 28502 740.5 230.13 4500
ECL4955 433 49.0±1.0 37.6min
17.0±0.3 17.0±0.3 18.4±0.3 27.4±0.3 144 0.5 117.1 233 27274 776.5 207.48 4200
EC5346 420 53.4±0.8 38.7min
20.0±0.3 21.5±0.3 16.3±0.3 23.2±0.3 180 0.33 106.6 319.8 34085 625.9 296.7 6200
EC5448A 493 54.0±0.8 40.0min
20.0±0.3 21.0±0.3 16.0±0.3 23.8±0.3 183.3 0.34 108.5 321 34817 656 314.16 6300
EC5450 497 54.2±0.8 41.0min
18.9±0.3 18.9±0.3 17.5±0.3 25.1±0.3 170.1 0.42 116 277.7 32223 791 268.06 4800
EC5548 458 55.2±0.8 38.4min
20.0±0.3 21.5±0.3 16.2+0.2-0.3 24.2±0.3 194 0.33 112.3 344.5 38679 596.2 314.16 6300
EC5962 418 59.8±1.4 43.6min
21.6±0.5 21.6±0.5 22.45±0.4 31.0±0.4 271.9 0.37 139.2 368 51500 1010.3 366.44 6000
EC7069 436 70.0±0.15 45.0±1.2
16.4±0.4 16.4±0.4 22.75±0.4 34.5±0.4 207.5 0.49 139.1 282.5 39297 1278.6 211.24 4200

Como fabricante con sede en China con 40 años de experiencia, producimos diversas piezas magnéticas, tales como núcleo de ferrita para transformador de excitación, núcleo de ferrita para inductor de potencia, núcleo para bobina de choke, etc.
Si está interesado en alguno de nuestros productos, no dude en ponerse en contacto con nosotros en Spinel.
